一．功能特点：

1.可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等)；

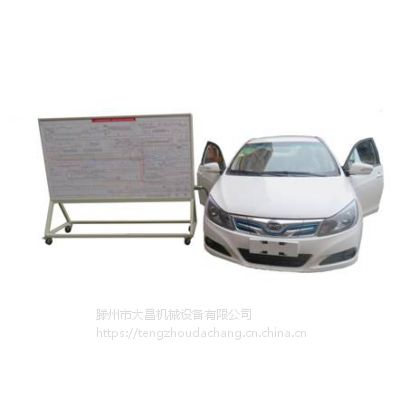

2.制作可移动“教学示教板”，可分别进行以下控制系统的检测实训：

（1）组合仪表控制单元

（2）网关控制单元

（3）P档电机控制单元

（4）电机控制单元

（5）档位控制单元

（6）车载充电器控制单元

（7）DC/DC控制单元

（8）高压电池ECU控制单元

（9）便携式智能仪表 硬件实时采集数据，软件提供实时动态图。

3.“教学示教板”通过专用线束与整车连接，确保连接断开后整车功能完整，保持原车所有功能。

4.教学示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的***铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有***的彩色电路图；学员可直观对照电路图和原车实物，认识和分析各控制系统的工作原理。

5.教学示教板面板上安装有检测端子，可直接在面板上进行原车组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等的检测实训。

6.教学示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对组合仪表控制单元、网关控制单元、P档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC控制单元、高压电池ECU控制单元等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

7.教学示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

8.配备无线智能化故障设置和考核系统：

（1）采用***MCU技术RAM处理芯片的数字化集成电路板与配套无线故障设置控制系统，拥有***技术，系统稳定、不易感染病毒。

（2）控制模块(PC控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

（3）驱动模块内置智能故障设备控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232串行通讯接口，可无线组网通讯和RS232有线通讯。

（4）可通过PC控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

（5）可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置8路大电流***的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障，共24路故障设置。可根据需求扩展设置64路大电流***的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障，共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

（一）硬件资源：

采用7吋彩色触摸屏作为学生终端

（二）虚拟仪器部分：

1.终端部分（装学生实验台上）同时配有虚拟示波器、虚拟频谱仪、虚拟三用表、电源管理。

2.可选电路分析基础、模拟电子技术、通信电子电路、数字电子技术、信息信号处理、电子测量与仪器、传感器与自动控制原理等实验模块，从而完成相关课程实验和构建工程测控系统。

3.参数：

1）双踪存贮示波器，多种同步方式，存贮深度可编程

通道数：2路

带宽：20MHZ

分辨率：8位

电压范围：-10~+10V

存贮深度：64K

2）频谱分折仪

3）数字三用表

（三）主服务器说明

主服务器材料用linux操作系统，并用php+mysql实现web操作。在任何可接入网络的pc机上都可以连入服务器，可以实现远程控制

完成以下功能：

管理学生账号，管理实验，接收学生作业，批改学生作业，远程开关终端设备。

密码设置界面，用于修改web界面的登入密码。

网络设置界面，用于设置服务器的ip地址。

设备管理界面，用于添加，删除，开关终端设备。

院系设置界面，用于添加，删除，修改院系信息。

班级设置界面，用于添加，删除，修改班级信息。

学生设置界面，用于添加，删除，修改学生信息。

实验项目界面，用于添加，删除，修改，统计实验信息。

实验管理界面，用于查询，批改学生实验情况。

（四）学生终端部分说明

终端部分包括实验仪器，远程控制两部分。

实验仪器部分包括示波器，三用表，频谱仪，学生可以将实验结果发送到服务器端，老师在服务器端批改作业。

远程控制，可以接收服务器端的命令，将设备关闭或打开。

整车参数：

整车纯电驱动，电动机：额定80kW，峰值功率（KW）160，峰值电流（A）270，扭矩(Nm)310；电动机功率(kW)：160；电动机扭矩(Nm)：310；纯电续航里程(km)：305；电池容量：47kWh，长×宽×高(mm)：4680×1765×1500；。
